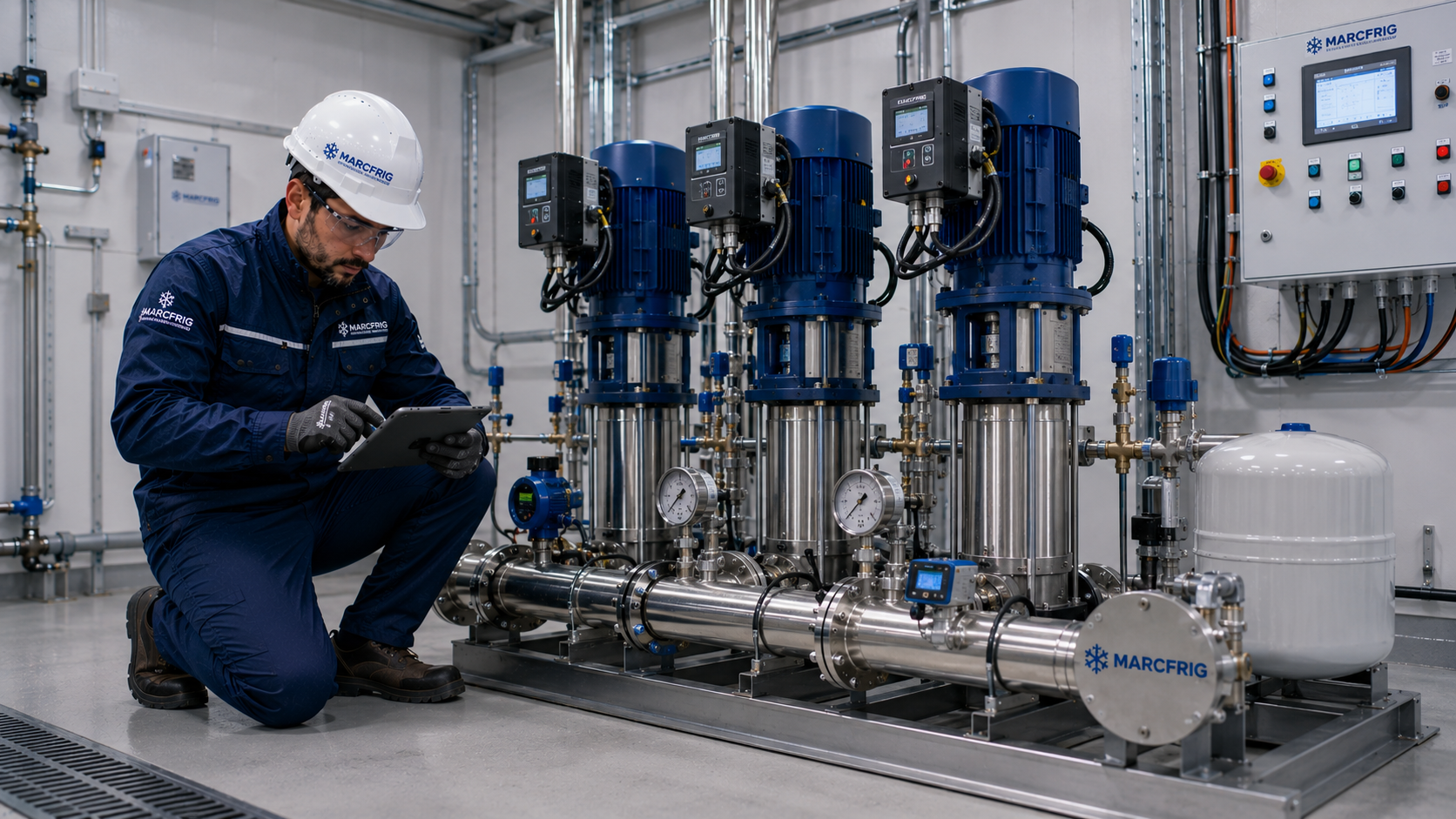

Los grupos de presión de agua son sistemas diseñados para garantizar una presión adecuada y estable en redes hidráulicas donde la presión disponible no es suficiente o varía según la demanda.

Se utilizan en edificios industriales, hoteles, hospitales, centros comerciales, naves, instalaciones técnicas y numerosos sistemas de abastecimiento.

Un grupo de presión correctamente dimensionado mejora el funcionamiento de toda la red, reduce fluctuaciones y puede contribuir a disminuir el consumo energético cuando incorpora sistemas de regulación eficientes.

¿Qué es un grupo de presión?

Un grupo de presión es un conjunto de equipos destinados a aumentar y mantener la presión del agua dentro de una instalación.

Habitualmente puede incorporar:

• Una o varias bombas.
• Colectores.
• Válvulas.
• Depósito o acumulador.
• Sensores de presión.
• Cuadro eléctrico.
• Variadores de frecuencia.
• Sistemas automáticos de control.

Todos estos elementos trabajan conjuntamente para responder a la demanda de la instalación.

¿Dónde se utilizan los grupos de presión?

Pueden encontrarse en:

• Naves industriales.
• Hoteles.
• Hospitales.
• Centros comerciales.
• Edificios de gran altura.
• Plantas de producción.
• Centros deportivos.
• Instalaciones hidráulicas.
• Redes de abastecimiento.
• Sistemas técnicos.

También pueden formar parte de instalaciones donde la demanda cambia considerablemente a lo largo del día.

¿Cómo funciona un grupo de presión?

El sistema controla continuamente la presión disponible en la red.

Cuando aumenta el consumo y la presión comienza a descender, las bombas entran en funcionamiento para mantener el valor requerido.

Cuando la demanda disminuye, el sistema reduce o detiene el funcionamiento de las bombas.

En instalaciones modernas, este proceso puede realizarse de forma automática mediante variadores de frecuencia y sensores de presión.

Componentes principales

Bombas de agua

Son los equipos responsables de impulsar el agua.

Pueden utilizarse una o varias bombas dependiendo del caudal necesario y del nivel de redundancia requerido.

Colectores

Distribuyen el agua entre las diferentes bombas y la red.

Válvulas de retención

Evitan que el agua circule en sentido contrario.

Válvulas de corte

Permiten aislar equipos para mantenimiento o reparación.

Sensores de presión

Miden continuamente el estado de la red.

Cuadro eléctrico

Gestiona el funcionamiento de las bombas y las protecciones del sistema.

Variadores de frecuencia

Regulan la velocidad de los motores para adaptar el funcionamiento a la demanda real.

Tipos de grupos de presión

Existen distintas configuraciones.

Grupo de una sola bomba

Es una solución sencilla utilizada cuando la demanda es reducida y la criticidad de la instalación lo permite.

Grupo de varias bombas

Permite distribuir la carga entre diferentes equipos.

Puede ofrecer:

• Mayor capacidad.
• Redundancia.
• Mejor adaptación a demandas variables.
• Mayor disponibilidad.

Grupo con variador de frecuencia

La velocidad de las bombas se adapta automáticamente a la demanda.

Esto permite mantener una presión más estable y mejorar la eficiencia energética en muchas instalaciones.

Ventajas de utilizar varias bombas

Un sistema con varias bombas puede trabajar de forma escalonada.

Cuando la demanda es pequeña, puede funcionar una sola bomba.

Si el consumo aumenta, entran progresivamente otras bombas.

Este funcionamiento puede aportar:

• Mayor eficiencia.
• Menor desgaste.
• Redundancia.
• Mejor respuesta a cambios de demanda.
• Mayor fiabilidad.

Además, permite realizar determinados mantenimientos sin dejar completamente fuera de servicio la instalación, siempre que el sistema haya sido diseñado para ello.

Importancia del dimensionamiento

Un grupo de presión debe seleccionarse según las necesidades reales.

Es necesario estudiar:

• Caudal máximo.
• Caudal habitual.
• Presión necesaria.
• Altura del edificio o instalación.
• Pérdidas de carga.
• Longitud de tuberías.
• Número de puntos de consumo.
• Variación de la demanda.

Sobredimensionar el sistema puede aumentar los costes y provocar un funcionamiento poco eficiente.

¿Qué presión necesita una instalación?

No existe una presión universal válida para todos los proyectos.

La presión necesaria dependerá de:

• Altura.
• Tipo de actividad.
• Equipos conectados.
• Caudal requerido.
• Red interior.
• Requisitos técnicos.

Por este motivo debe realizarse un cálculo hidráulico antes de seleccionar el grupo.

Variadores de frecuencia en grupos de presión

Los variadores de frecuencia permiten regular la velocidad de las bombas.

En lugar de trabajar siempre a máxima velocidad, el sistema adapta su funcionamiento según la presión necesaria.

Entre sus ventajas pueden encontrarse:

• Presión más estable.
• Arranques suaves.
• Menor desgaste.
• Reducción del consumo energético.
• Mejor adaptación a la demanda.

Además, pueden integrarse con sistemas automáticos de control.

Depósitos y acumuladores

Dependiendo del diseño, los grupos pueden incorporar depósitos de presión.

Estos elementos ayudan a:

• Reducir determinados ciclos de arranque.
• Amortiguar variaciones.
• Mantener pequeñas demandas.
• Mejorar el comportamiento hidráulico.

El volumen y configuración deben seleccionarse correctamente.

Averías más frecuentes

Arranques y paradas continuas

Pueden indicar:

• Problemas de regulación.
• Depósito mal ajustado.
• Fugas.
• Dimensionamiento inadecuado.

Pérdida de presión

Puede estar relacionada con:

• Bombas desgastadas.
• Fugas.
• Filtros obstruidos.
• Válvulas defectuosas.
• Demanda superior a la prevista.

Vibraciones

Pueden aparecer por:

• Desalineación.
• Problemas de rodamientos.
• Cavitación.
• Soportes deficientes.

Fugas

Pueden localizarse en:

• Uniones.
• Cierres mecánicos.
• Válvulas.
• Colectores.
• Tuberías.

Problemas eléctricos

También pueden aparecer fallos en:

• Motores.
• Variadores.
• Sensores.
• Contactores.
• Protecciones.
• Cuadro eléctrico.

Por esta razón, el mantenimiento debe incluir tanto la parte hidráulica como la eléctrica.

Señales de un grupo de presión con problemas

Conviene solicitar una revisión si aparecen:

• Presión inestable.
• Ruidos anormales.
• Vibraciones.
• Fugas.
• Arranques frecuentes.
• Bombas trabajando continuamente.
• Consumo eléctrico elevado.
• Fallos de alarmas.
• Caudal insuficiente.

Detectar estos síntomas de forma temprana reduce el riesgo de una parada completa.

Mantenimiento preventivo

Un plan de mantenimiento debería incluir:

Revisión de bombas

Comprobar:

• Vibraciones.
• Temperatura.
• Ruidos.
• Fugas.
• Estado general.

Revisión de válvulas

Verificar su apertura, cierre y estanqueidad.

Control de presión

Los valores deben compararse con los parámetros normales de funcionamiento.

Revisión eléctrica

Conviene inspeccionar:

• Cuadros.
• Conexiones.
• Protecciones.
• Motores.
• Variadores.

Revisión del depósito

Cuando exista acumulador, debe verificarse su funcionamiento y estado.

Mantenimiento predictivo

En instalaciones críticas pueden incorporarse técnicas como:

• Análisis de vibraciones.
• Termografía.
• Control de consumo eléctrico.
• Monitorización de presión.
• Registro de horas de funcionamiento.

El análisis de tendencias ayuda a anticiparse a determinadas averías.

Cómo mejorar la eficiencia energética

Algunas medidas importantes son:

• Dimensionar correctamente.
• Utilizar bombas eficientes.
• Incorporar variadores cuando resulte adecuado.
• Reparar fugas.
• Reducir pérdidas de carga.
• Mantener válvulas operativas.
• Optimizar los puntos de consigna.
• Revisar el rendimiento periódicamente.

Una bomba eficiente trabajando en una instalación mal diseñada puede seguir consumiendo más energía de la necesaria.

Alternancia de bombas

En sistemas de varias bombas puede programarse una alternancia.

Esto permite repartir las horas de funcionamiento entre los equipos.

Así se evita que una sola bomba acumule todo el desgaste mientras las demás permanecen prácticamente sin uso.

La alternancia puede mejorar la disponibilidad y equilibrar el mantenimiento.

Grupo de presión y automatización

Los sistemas modernos pueden conectarse con:

• PLC.
• Sistemas BMS.
• SCADA.
• Sensores.
• Alarmas.
• Sistemas de monitorización.

Esto permite visualizar:

• Presión.
• Estado de bombas.
• Consumo.
• Alarmas.
• Horas de funcionamiento.

La automatización facilita el control y el mantenimiento de instalaciones complejas.

¿Reparar o modernizar un grupo de presión?

La reparación puede ser suficiente cuando:

• Las bombas siguen siendo eficientes.
• El problema está localizado.
• Existen repuestos.
• La instalación responde a la demanda actual.

Sin embargo, puede ser recomendable modernizar cuando:

• Las averías son frecuentes.
• El control es antiguo.
• El consumo energético es elevado.
• No existen repuestos.
• Las necesidades de la instalación han cambiado.

Una modernización puede incluir bombas, variadores, sensores y cuadro de control.

Cómo aumentar la vida útil del sistema

Conviene:

• Mantener las bombas.
• Revisar válvulas.
• Evitar cavitación.
• Corregir fugas.
• Controlar vibraciones.
• Mantener limpios los filtros.
• Registrar las alarmas.
• Revisar presiones.
• Alternar las bombas.
• Realizar mantenimiento preventivo.

Un sistema bien controlado reduce la probabilidad de averías inesperadas.
